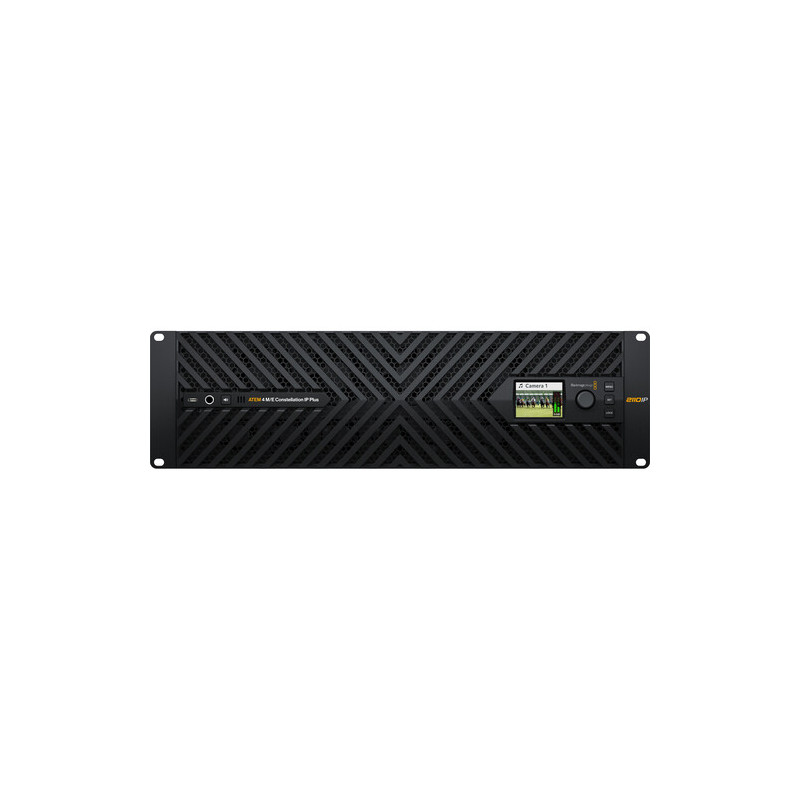

Blackmagic ATEM 4 M/E Constellation IP Plus

L’ATEM 4 M/E Constellation IP Plus de Blackmagic Design est un mélangeur de production en direct grand format entièrement natif SMPTE‑2110, conçu pour les régies IP 100G de très grande envergure. Il offre une architecture 4 M/E Ultra HD avec un nombre massif d’entrées et de sorties IP redondantes, parfaitement adaptée aux plateaux broadcast, cars régie et infrastructures de diffusion modernes.

Architecture IP SMPTE‑2110 native

Le mélangeur est entièrement basé sur des connexions IP 100G SMPTE‑2110, ce qui permet de transporter la vidéo, l’audio et les métadonnées sur le réseau sans recourir à des matrices SDI traditionnelles. Les flux sont redondés selon la norme SMPTE‑2022‑7, garantissant une continuité de service même en cas de défaillance de lien ou de switch. Cette approche IP native simplifie l’intégration dans des environnements de production distribués, avec la possibilité d’ajouter des convertisseurs pour interfacer des sources SDI classiques.

Capacités d’E/S haute densité pour grandes régies

L’ATEM 4 M/E Constellation IP Plus met à disposition jusqu’à 64 entrées vidéo IP et 52 sorties, offrant une marge confortable pour gérer un très grand nombre de caméras, serveurs, graphiques et retours programme. Chaque entrée dispose d’une conversion de format, permettant de mélanger différentes résolutions et cadences sans contraintes. Les nombreuses sorties peuvent être affectées en programme, prévisualisation, clean feed, AUX ou en alimentation des multi‑view, ce qui facilite la configuration de régies complexes avec plusieurs réalisateurs, postes de supervision et retours clients.

Moteur de mixage 4 M/E et 12 DVE

Le moteur de mixage comprend 4 bus M/E indépendants, chacun disposant de ses propres couches, transitions et incrustations pour piloter plusieurs versions de programme ou feeds régionaux. Le traitement intègre 16 incrustateurs ATEM Advanced Chroma Key, permettant de gérer plusieurs plateaux virtuels ou keyers simultanés pour le décor, la titration et les habillages. Les 2 processeurs SuperSource fournissent au total 12 DVE, idéals pour composer des mosaïques, murs d’images, duplex et plateaux multi‑invités en combinant plusieurs sources dans un seul cadre.

Multi‑view Ultra HD et monitoring avancé

Le mélangeur propose 4 multi‑view configurables, permettant d’afficher simultanément un grand nombre de sources sur des moniteurs Ultra HD. Chaque fenêtre de monitoring est personnalisable avec libellé, tally, vumètres audio et cadrage, afin d’offrir un contrôle visuel précis aux réalisateurs, assistants de réalisation et opérateurs. Les multi‑view peuvent être assignés à des usages distincts, par exemple un mur technique, un retour réalisateur et un retour production, tout en conservant une grande flexibilité de routage.

Mixage audio Fairlight intégré à 156 canaux

Au cœur du châssis, un mixeur audio Fairlight 156 canaux gère les flux audio intégrés et externes avec égalisation, dynamique et traitement complet sur chaque voie. Les réglages incluent compresseur, limiteur, gate et EQ paramétrique pour adapter précisément le mix aux exigences broadcast. Cette intégration audio avancée permet de s’affranchir d’une console externe sur certaines configurations et garantit une parfaite synchronisation entre image et son sur l’ensemble de la chaîne de production.

Intégration réseau, contrôle et automatisation

L’ATEM 4 M/E Constellation IP Plus dispose d’interfaces réseau dédiées pour le contrôle, la gestion et la connexion des panneaux matériels ATEM. Les ports Ethernet 10G permettent le pilotage via les panneaux hardware, les surfaces software et les protocoles de contrôle IP tiers, tandis qu’un port management séparé est réservé à la configuration et aux mises à jour. L’environnement ATEM Software Control offre un contrôle complet du routing, des macros, de la médiathèque et du mixage audio, ce qui facilite l’automatisation des scénarios complexes et la gestion à distance.
