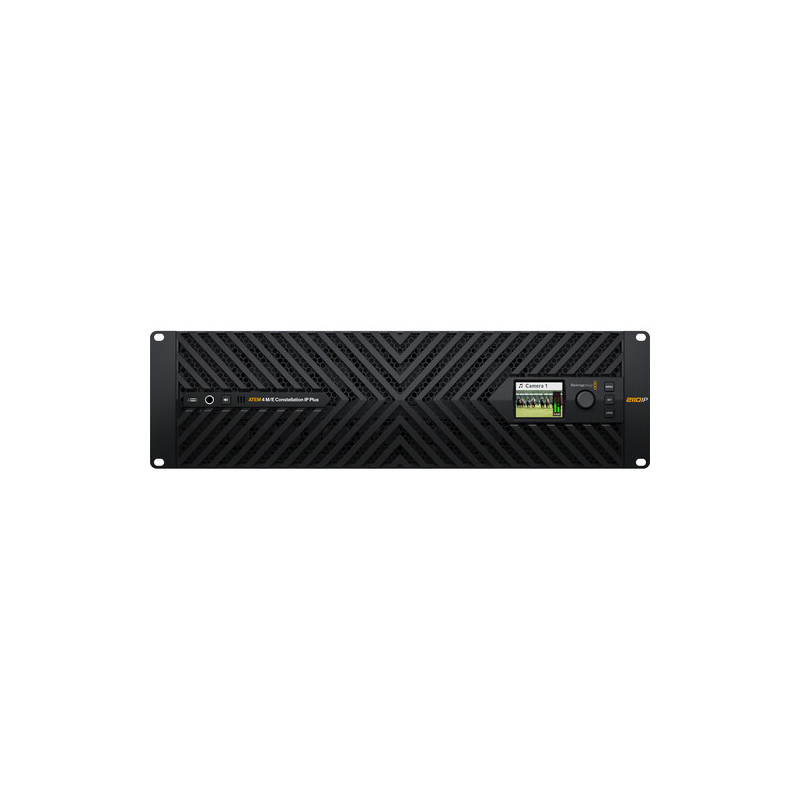

Blackmagic ATEM 4 M/E Constellation IP

Le Blackmagic ATEM 4 M/E Constellation IP est un mélangeur de production en direct haut de gamme, conçu pour les environnements broadcast et les régies IP qui exigent une redondance maximale et une très grande densité d’entrées/sorties. Il offre une architecture native SMPTE‑2110 sur Ethernet 100G, tout en pouvant s’intégrer à des équipements 12G‑SDI traditionnels via des passerelles externes.

Architecture IP native SMPTE‑2110 et 2022‑7

Le ATEM 4 M/E Constellation IP intègre nativement des connexions vidéo SMPTE‑2110 sur plusieurs liaisons Ethernet 100G, permettant d’acheminer simultanément un grand nombre de flux UHD avec une latence extrêmement faible. Chaque port 100G est doublé pour assurer une redondance SMPTE‑2022‑7, avec envoi simultané de deux flux identiques et reconstruction automatique du signal en cas de perte sur l’un des chemins réseau.

32 entrées converties et 24 sorties SMPTE‑2110

Ce modèle 4 M/E standard propose 32 entrées vidéo IP converties au standard SMPTE‑2022‑7, réparties sur 4 paires redondantes de ports Ethernet 100G, ce qui permet de connecter un large parc de caméras et de sources distantes sans multiplicateurs SDI. Les 24 sorties SMPTE‑2110 offrent un routage souple vers les écrans de contrôle, enregistreurs, serveurs de diffusion ou murs d’image, avec gestion des formats et synchronisation effectuées directement dans le mélangeur.

Section M/E avancée et traitements vidéo intégrés

Le mélangeur dispose de 4 banques M/E complètes avec un total de 12 DVE, permettant des compositions multi‑couches, des effets picture‑in‑picture et des transitions complexes adaptées aux productions sportives ou événements live. Les 16 incrustateurs avancés ATEM offrent des clés chroma et luma de haute précision, idéales pour les plateaux virtuels, les décors LED et les intégrations graphiques temps réel. Vous bénéficiez également de 4 multi‑view configurables et de 2 SuperSource pour la gestion de mosaïques et de plateaux multi‑participants.

Conversion de normes et resynchronisation sur chaque entrée

Chaque entrée du ATEM 4 M/E Constellation IP intègre son propre convertisseur de normes et resynchroniseur, ce qui permet de mélanger des sources aux résolutions et cadences différentes sans générer de problèmes de synchronisation. Le système corrige également les écarts de clock PTP sur le réseau et maintient une référence temporelle cohérente sur l’ensemble des flux vidéo. Cette approche simplifie fortement l’intégration de sources hétérogènes dans des infrastructures IP complexes.

Conception broadcast robuste et refroidissement avant‑arrière

Le châssis 4U au format rack adopte un flux d’air avant‑arrière et plusieurs ventilateurs à faible bruit, garantissant un fonctionnement 24/7 dans les régies et cars régie les plus exigeants. La double alimentation secteur redondante assure une continuité de service même en cas de défaillance d’un bloc d’alimentation ou d’une ligne électrique. Pensé pour la production en direct et la diffusion de haut niveau, ce mélangeur constitue le cœur d’une infrastructure IP moderne, évolutive et hautement sécurisée.
