Audio Wireless Module distribution 2 zones 2x2 IN 2x4 OUT 470-608Mhz
Garantie 2 ans
Points Forts du produit
- Combinateur à 2 zones, système de distribution RF et DC
- quatre antennes alimentent jusqu'à quatre récepteurs de diversité
- filtrage passe-bande personnalisé à chaque entrée d'antenne
- alimentation d'antenne à distance à chaque entrée d'antenne
- sorties DC 4x HRS indépendantes
- gain système réglable par l'utilisateur à chaque entrée d'antenne
- Connecteurs BNC standard de l'industrie
- menu d'affichage couleur TFT intuitif et indicateurs LED
- solution à source d'alimentation CC unique
- interrupteur marche-arrêt maître logiciel
- surveillance continue de la tension du système
Déclinaisons
Audio Wireless Module distribution 2 zones 2x2 IN 2x4 OUT 470-700Mhz
|
GARANTIE
|
2 |
| ANS |
AC224S1
Produit temporairement indisponible. Recevoir une notification dès réapprovisionnement.
Votre demande est confirmée. Vous serez prévenu par mail dès que nous auront à nouveau du stock pour cet article
Description
Dans la boîte
- 1x Module distribution 2 zones 2x2 IN 2x4 OUT 470-608Mhz

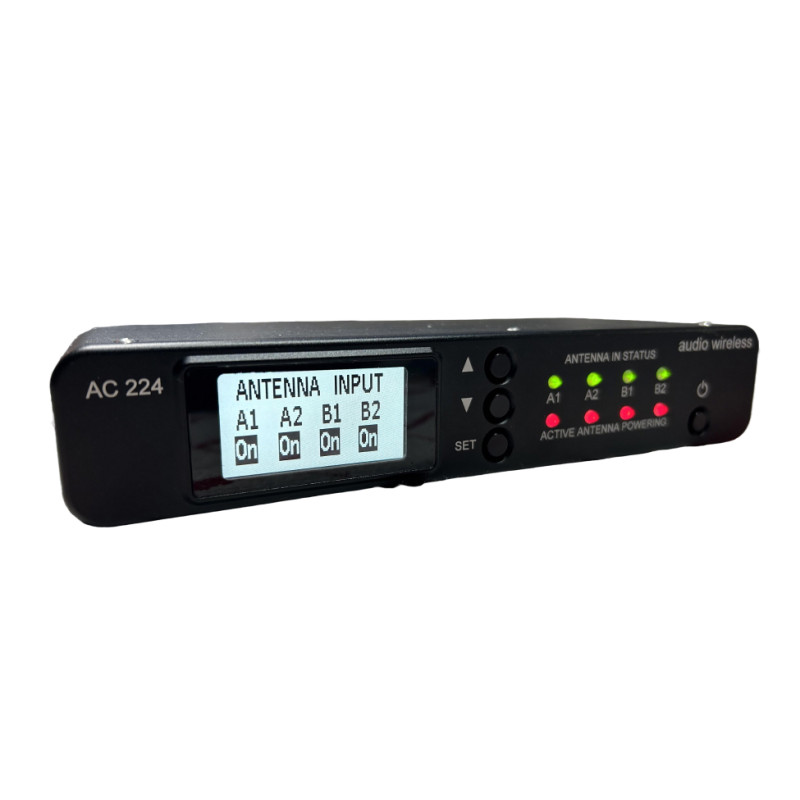

Le module de combinaison et de distribution d'antennes AC224 est un module de combinaison d'antennes à 2 zones, de distribution d'alimentation RF et CC. Conçu pour les applications où le poids et la taille sont importants, sans compromettre les performances.
L'AC224 est un système de distribution et de combinateur d'antennes actif 2x2 entrées et 2x4 sorties, avec filtre passe-bande à faible perte intégré, LNA et gain réglable à chaque entrée d'antenne. L'AC224 permet de couvrir deux zones plus larges pour les applications sur chariot, avec une couverture RF et des performances améliorées. Il offre également une solution pratique pour les applications de sac de sonorisation grâce à son module de distribution RF 2x1 entrée et 2x4 sorties.
Quatre connecteurs d'entrée d'antenne BNC permettent l'utilisation de câbles d'extension RF standard à faible perte, et huit connecteurs SMA alimentent les récepteurs Diversity. Chaque entrée d'antenne peut être activée/désactivée individuellement via le menu d'affichage lorsqu'elle n'est pas utilisée. Un indicateur LED indique également l'état de chaque entrée d'antenne.
Pour les applications nécessitant une alimentation d'antenne à distance, l'AC224 offre une alimentation d'antenne à distance commutable individuellement grâce à des LED indiquant l'état de l'alimentation. L'alimentation active de l'antenne peut être activée ou désactivée via le menu d'affichage.
L'AC224 dispose d'une capacité de traitement du signal d'entrée très élevée avec un facteur de bruit très faible et offre des performances d'intermodulation exceptionnelles par rapport aux autres appareils à faible consommation disponibles.
La gamme de fréquences est personnalisée selon la commande du client, la conception du filtre passe-bande frontal est à très faible perte avec une sélectivité très élevée aux fréquences inférieures et supérieures, chaque gain d'entrée d'antenne est réglable individuellement par l'utilisateur par pas de 1 dB entre +6 dB et -10 dB, l'AC224 est compatible avec les récepteurs de microphone radio entièrement numériques, hybrides numériques et analogiques disponibles dans l'industrie.
Un grand écran couleur TFT permet à l'utilisateur de choisir parmi différentes combinaisons de couleurs adaptées à l'éclairage et à la visibilité. La luminosité peut être réglée via le menu d'affichage pour optimiser la visibilité.
L'AC224 est alimenté en externe entre 10 et 18 V CC. L'entrée CC est un connecteur HRS 4 broches standard et la distribution CC est assurée par quatre connecteurs de sortie CC HRS pour l'alimentation des équipements auxiliaires. Chaque port de sortie CC peut être activé/désactivé individuellement via le menu d'affichage. Un voltmètre surveille en permanence la tension d'entrée CC.
Fiche technique
SECTION COMBINATEUR/DISTRIBUTION RF :
- gamme de fréquences : 470 à 608 MHz
- impédance d'entrée : 50 Ohm
- impédance de sortie : 50 Ohm
- gain : réglable par l'utilisateur de +6 dB à -10 dB par pas de 1 dB
- consommation de courant : 300 mA +/- 20 mA à 12 V CC (dépend du réglage de la luminosité de l'écran)
TYPE DE BANDE PASSANTE UHF :
- bandes passantes disponibles : 470-608 MHz,
- OIP3 : > 41 dBm
- isolation port à port : > 20 dB
- facteur de bruit : < 3 dB
INDICATEURS LED :
- VERT : l'antenne LNA est allumée
- ROUGE : alimentation active de l'antenne et LNA activé
- PAS de lumière LED : l'entrée de l'antenne est désactivée
RELATIONS:
- Entrées RF : 4 prises BNC 50 Ohm
- Sorties RF vers les récepteurs : 8 prises SMA 50 Ohm
- Entrée d'alimentation CC : prise push-pull à 4 broches (compatible Hirose), protégée contre l'inversion de polarité, 10-18 V cc
- Sortie d'alimentation CC : 4 prises Push-Pull 4 broches (compatibles Hirose), protégées individuellement contre l'inversion de polarité.
- Brochage DC IN : broches 1+2 (-ve) et broches 4+3 (+ve)
- Brochages DC OUT : broches 1+2 (-ve) et broches 3+4 (+ve)
ALIMENTATION :
- alimentation d'antenne à distance : alimentation CC commutable T-bias, 12 Vcc à 250 mA max, régulée pour chaque alimentation d'antenne active, protégée contre les courts-circuits
- Sortie CC : tension d'entrée non régulée, commutée, protégée individuellement par fusible et contre l'inversion de polarité
- distribution totale du courant : 3A (max)
BOÎTIER EXTÉRIEUR :
- dimensions : 192x83x36mm (LxHxP)
- poids : 500g
