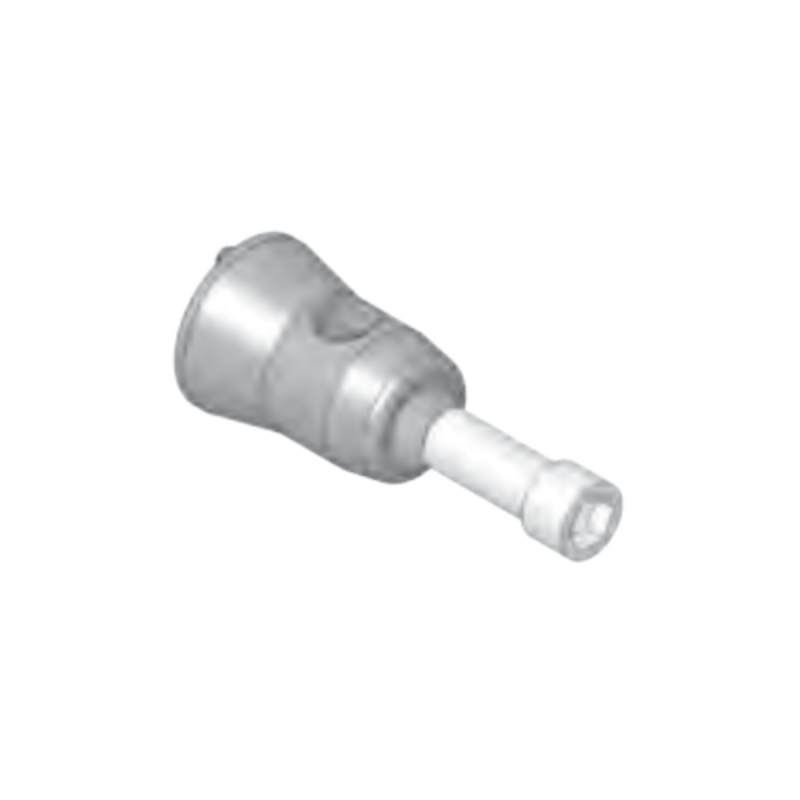

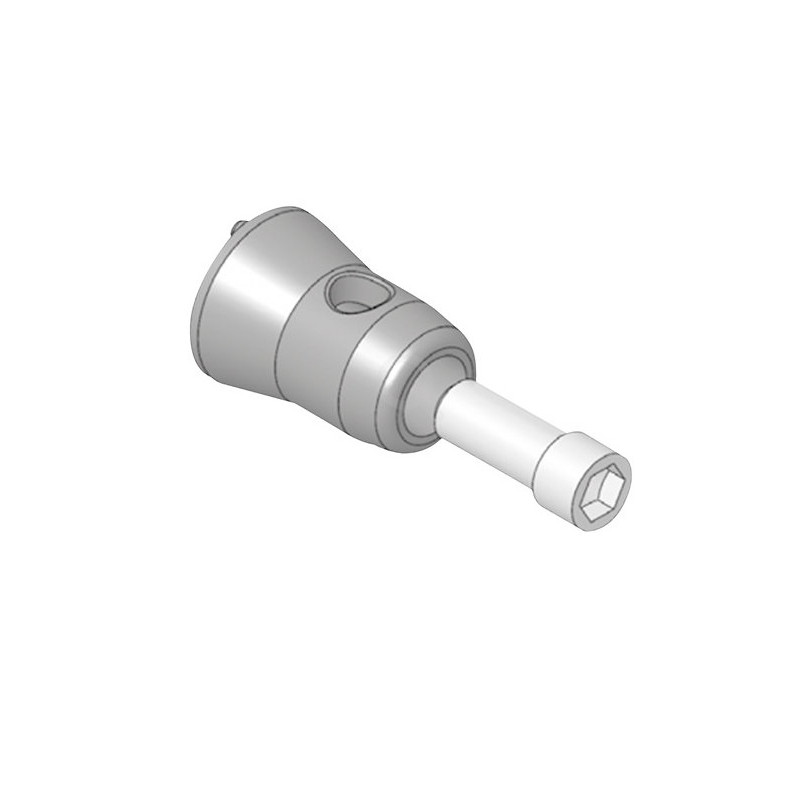

ASD Demi-moyeu Acier + Vis Epaule + Goupille Indexation

Le demi-moyeu ASD MANC13CUBE en acier est un composant de fixation robuste conçu pour l’assemblage mécanique sécurisé de structures aluminium de type ASD, notamment dans les applications de rigging, de support d’éclairage et de structures temporaires en environnement scénique ou événementiel.

Conception du demi-moyeu en acier

Le demi-moyeu est usiné dans un acier de haute résistance offrant une excellente tenue mécanique en traction et en cisaillement, ce qui garantit la stabilité des points d’assemblage soumis à des charges dynamiques ou vibratoires. Sa géométrie est optimisée pour s’intégrer précisément sur les profils structurels ASD (EX, SX, SZ, SC), assurant un centrage fiable et limitant les jeux parasites au niveau de la liaison. Le traitement de surface, généralement de type galvanisation ou peinture industrielle, apporte une protection renforcée contre la corrosion dans les environnements intérieurs et extérieurs modérément exposés.

Vis épaule de positionnement et de serrage

La vis épaule fournie permet un positionnement reproductible du demi-moyeu grâce à un épaulement calibré qui vient en appui franc sur la pièce, ce qui limite les risques d’écrasement des profils aluminium. Le filetage est dimensionné pour assurer un couple de serrage élevé tout en restant compatible avec les clés et outils standard utilisés sur les plateaux techniques. La qualité de l’acier de la vis garantit une bonne résistance à la fatigue en cas de montages et démontages répétitifs sur les structures ASD.

Goupille d’indexation pour la sécurité

La goupille d’indexation assure une sécurité mécanique supplémentaire en bloquant la rotation ou le déplacement axial du demi-moyeu une fois la vis épaule serrée. Ce système d’indexation mécanique réduit drastiquement les risques de désalignement sous charge, particulièrement lors de l’exploitation de structures porteuses d’appareils d’éclairage, de ponts ou d’accessoires scéniques. La goupille se met en place et se retire rapidement, ce qui facilite les opérations de montage et de reconfiguration sur site sans compromis sur le niveau de sécurité.

Compatibilité avec les structures ASD

Le MANC13CUBE est spécifiquement prévu pour être utilisé avec les gammes de structures ASD exploitant les profils EX, SX, SZ et SC, ce qui garantit une interopérabilité complète avec les solutions standard de rigging de la marque. Cette compatibilité native permet d’intégrer le demi-moyeu dans des systèmes existants sans adaptation, en respectant les charges admissibles spécifiées par le fabricant de la structure. Cela en fait un accessoire particulièrement adapté aux prestataires techniques, loueurs de matériel et intégrateurs qui recherchent des composants fiables et pérennes pour leurs installations.
