Lynx 12G/3G/HD-SDI AES Audio Embedder/Desembedder(75? unbalanced AES)

Lynx 12G/3G/HD-SDI AES Audio Embedder/Desembedder(75? unbalanced AES)

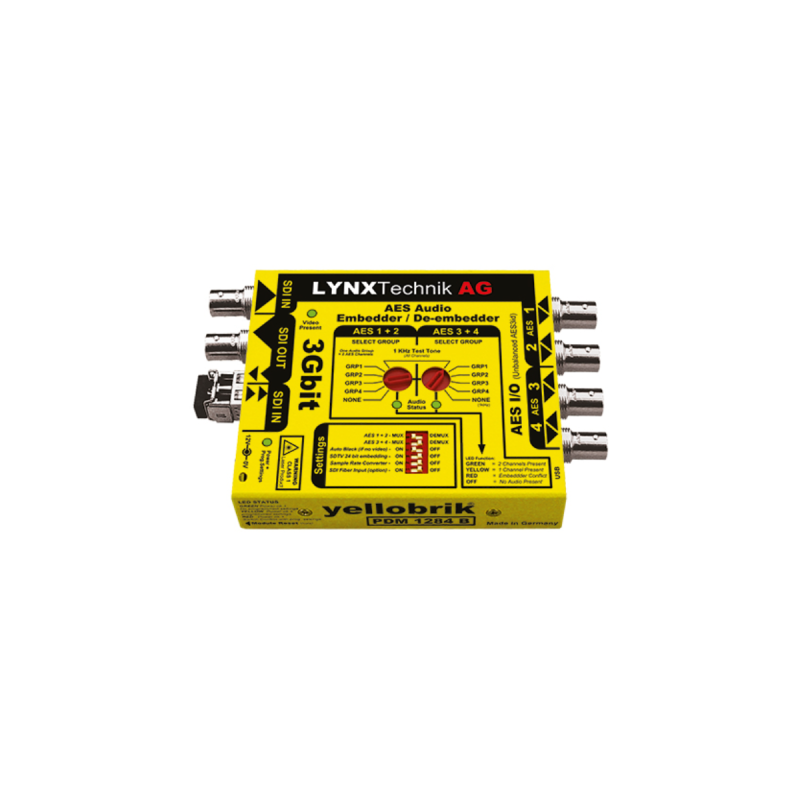

Le PDM 1284 B est un embeddeur et désembeddeur audio AES polyvalent conçu pour une large gamme de formats vidéo SDI jusqu'à 3 Gbit. Il prend en charge les entrées/sorties audio AES3id asymétriques à l'aide de connexions BNC de 75 ohms.

 Les groupes audio sont sélectionnés à l'aide des commutateurs rotatifs, et il est possible d'intégrer et de désintégrer des groupes audio supplémentaires en mettant en cascade des modules ensemble. L'intégration et la désintégration simultanées signifient que le module désintégrera et sortira l'audio du groupe audio sélectionné avant de l'écraser avec un nouvel audio (si nécessaire). Le module détecte automatiquement les formats audio et désactive les convertisseurs de fréquence d'échantillonnage pour préserver les flux binaires encodés tels que DolbyE.

 Le mode « noir automatique » utilise une image vidéo noire si aucune entrée SDI n'est présente. Cela permet au module d'intégrer l'audio même lorsqu'aucune source vidéo n'est disponible. Ce mode est utile si le module est utilisé dans une application "audio uniquement". Un générateur de tonalité de test de 1 kHz est inclus à des fins de test audio.
