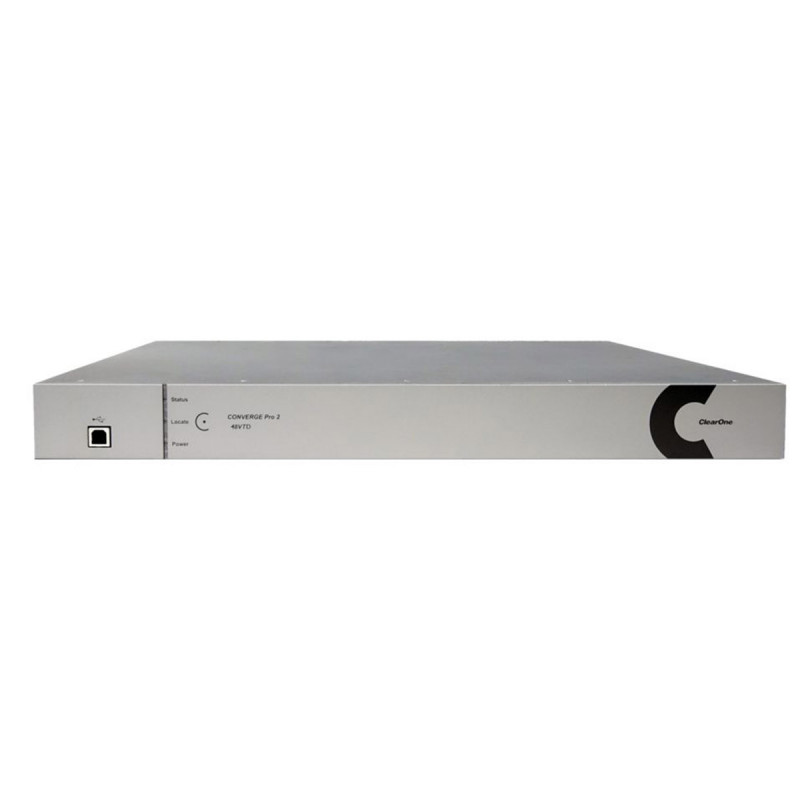

ClearOne Matrice num AEC 4 In Mic/Line AEC 8 Out Mic/Line VOip Dante

ENTRÉES ET SORTIES MICRO/LIGNE

• Entrées : entrées audio symétriques, embase mâle de type Phoenix/Euroblock de couleur orange de 3,81 mm, bloc miniterminal enfichable

• Sorties : sorties audio symétriques, embase mâle de type Phoenix/Euroblock de couleur noire de 3,81 mm, bloc miniterminal enfichable

• Réponse en fréquence : 20 Hz à 22 kHz à +4 dBu, +/- 0,5 dBu

• EIN (bruit d'entrée équivalent) : 20 kHz BW, gain maximal, Rs = 150 Ω, -126 dBu

• THD + N (distorsion harmonique totale + bruit) :

• - 20 Hz – 22 kHz à +4 dBu, niveau ligne, 0,006 %

• - 20 Hz – 22 kHz à -56 dBu, niveau micro, < 0,04 %

• Plage dynamique : 20 Hz - 20 kHz à 0 dB, > 105 dB

• Diaphonie (micro/ligne) : canal à canal, stimulus à 20 dBu vers le récepteur à -56 dBu, 1 kHz, < -98 dB

• Impédance d'entrée : symétrique (ligne à terre), 2,2 kΩ, 1 %

• Niveau d'entrée nominal : réglable de -56 dB à 0 dB, gain grossier par pas de 7 dB

• Niveau d'entrée maximal : -65 dBu à 20 dBu

• Alimentation fantôme : 48 V, impédance 6,81 kΩ

• Impédance de sortie : symétrique (ligne à terre), 95 Ω, 1 %

• Niveau de sortie : 0 dBu (nominal), 20 dBu (max.), -40 dBu (sélectionnable)

AUDIO USB

• Type de port : connecteur USB-B

• Audio : audio numérique, 2 x 2 canaux bidirectionnels

• Fréquence d'échantillonnage : 48 kHz

• Exemple de profondeur de bits : 24 bits

• Compatibilité : USB 2.0, USB 3.0

TÉLÉPHONE

• Type de port : RJ11

• Fréquence de réponse:

• - Entrée micro/ligne vers sortie téléphone : 250 Hz - 3,4 kHz, +/- 2 dB, 4 dBu

• - Entrée téléphone vers sortie micro/ligne : 250 Hz - 3,4 kHz, +/- 2 dB, -15 dBu

• THD + N :

• - Entrée micro/ligne vers sortie téléphone : < 0,1 % à 4 dBu

• - Entrée téléphone vers sortie micro/ligne : < 0,3 % à -15 dBu

• Plage dynamique:

• - Entrée micro/ligne vers sortie téléphone : > 67 dBu

• - Entrée téléphone vers sortie micro/ligne : > 87 dBu

• REN : nombre équivalent de sonnerie 0,2

• Équilibre transhybride : 30 dB (1 kHz, toutes les terminaisons CA)

VOIP

• Type de port : RJ-45, réseau Ethernet 10/100 Mbps, automatique Négociation

• Audio : 5 lignes

• Codec : G.711 uLaw, G.711 ALaw, G.722

ETHERNET

• Type de port : RJ-45, réseau Ethernet 10/100 Mbps, négociation automatique

• Adresse IP : IPv4 (IPv6 pouvant être mis à niveau via une future mise à jour logicielle et logicielle)

AUDIO DANTE™

• Type de port : connecteurs RJ-45 Gigabit Ethernet pour les ports primaires et secondaires

• Audio : audio numérique, 16 x 16 canaux bidirectionnels

• Fréquence d'échantillonnage : 48 kHz / 96 kHz

• Exemple de profondeur de bits : 24 bits

BUS D'EXTENSION C-LINK

• Type de port : RJ-45 (Cat5e ou Cat6)

• Entrée et sortie C-Link : bus d'extension propriétaire

• Audio : 64 canaux d'extension

• Câble : conducteur solide, câble Cat 5e ou 6 terminé en usine

• Distance : jusqu'à 150 pi (45 m)

BUS PÉRIPHÉRIQUE P-LINK

• Type de port : RJ-45 (Cat5e ou Cat6)

• Entrée et sortie P-Link : bus périphérique propriétaire

• Entrée PoE :

• - Port d'entrée P-Link

• - PoE 802.3af Mode B, mi-portée

• - Mise sous tension des "paires de rechange" 4,5 et 7,8

• - Plage de tension d'entrée : 48 V à 56 V

• Audio : jusqu'à 3 unités BMA CT + jusqu'à 3 DIALOG 20 Unités de réception sans fil + jusqu'à 3 unités d'extension USB + Jusqu'à 3 unités d'extension GPIO

• Câble : conducteur solide, câble Cat 5e ou 6 terminé en usine

• Distance : jusqu'à 200 pi (60 m)

• P-Link longue distance :

• - Augmente la distance P-Link de 200 pieds à 650 pieds

• Distance de câble maximale de 650 pi (200 m) entre deux unités

• - Cat6, 550 MHz, 23 AWG, câble à conducteur solide

• - N'utilisez pas de câble en aluminium recouvert de cuivre (CCA)

• - Disponible uniquement pour les unités périphériques BFM2

• - Injecteur de puissance PoE Midspan Mode B 48 V pour 1 unité BFM2

• - Injecteur de puissance PoE Midspan Mode B 56 V pour 3 unités BFM2

RS232

• Type de port : DB9 femelle

• Paramètres : 9 600/19 200/38 400/57 600/115 200 bauds ;

écho série ; Contrôle de flux

• Prise en charge : commandes série

GPIO

• Type de port : 5,08 mm de couleur verte Phoenix/Euroblock type mâle

• Prise en charge : contrôle, état, contrôle de tension variable

• Broche d'alimentation : 5 V CC à 350 mA

• Broches 1 à 4 :

• - Sorties à collecteur ouvert : 40 VCC à 250 mA

• - Sorties actives (source/puits) : 5 VCC à 25 mA

• - Entrées logiques : 40,2 kΩ pull up

• - Entrées de commande à tension variable : 5 VCC max.

• Broche de terre : GND

CONTRÔLE USB

• Type de port : connecteur USB-B

• Emplacement : panneau avant

• Compatibilité : USB 2.0, USB 3.0

LED

• Emplacement : panneau avant

• Voyant d'état :

• - Éteint : l'unité est toujours en cours d'initialisation

• - Bleu - Clignotement rapide : synchronisation de la pile en cours

• - Bleu - Clignotement lent : Unité non configurée

• - Bleu - Solide : Unité configurée

• - Rouge - Clignotement rapide : erreur de synchronisation de la pile

• LED Locate : Bleu - Clignotant : Commande "Locate" de l'unité reçue

• Voyant d'alimentation : bleu - fixe : l'unité est sous tension

SENSOR TACTILE

• Type de capteur : bouton tactile capacitif

• Emplacement : panneau avant

PUISSANCE & THERMIQUE

• Type de port : entrée CA

• Tension secteur : 100-240 V CA, 50/60 Hz

• Consommation d'énergie : 50 watts typiques

• Thermique : 170 BTU/h typique

• Température de fonctionnement : 14 °F (-10 °C) à 104 °F (40 °C) Température ambiante

DIMENSIONS ET POIDS

• Taille RU : 1 RU

• Largeur x Profondeur x Hauteur :

• 1. Sans oreilles de rack : 17 po L x 10,73 po P x 1,72 po H (43,2 cm x 27,3 cm de profondeur x 4,4 cm de hauteur)

• 2. Avec oreilles de rack : 19 po L x 10,73 po P x 1,72 po H (48,3 cm L x 27,3 cm de profondeur x 4,4 cm de hauteur)

• Poids unitaire : 4,2 kg (9,3 lb) (environ)

• Poids à l'expédition : 6,3 kg (13,8 lb) (environ)
