Extron Passive Audio Summing Adapter with Stereo Mini Plug

3 ans Garantie

Points Forts du produit
  • Conversion audio stéréo asymétrique en audio mono asymétrique
  • Le réseau de résistances permet la sommation audio passive


93,60 € TTC 78,00 € HT
TTC
refresh Sur commande Le produit est en cours de réapprovisionnement et sera bientôt en stock.
Description

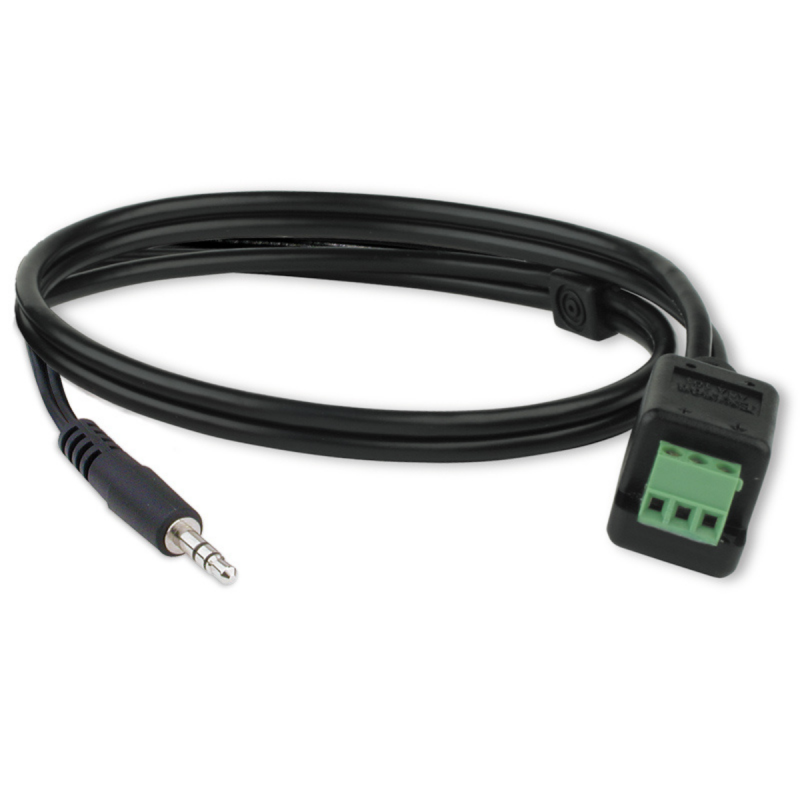

Extron Passive Audio Summing Adapter with Stereo Mini Plug

Dans la boîte
  • 1 Extron Passive Audio Summing Adapter with Stereo Mini Plug

Extron Passive Audio Summing Adapter with Stereo Mini Plug

L'adaptateur sommateur audio ASA 111 Extron est une solution à un câble qui permet de combiner l'audio stéréo à deux canaux à un signal audio mono. Il est idéal pour convertir les signaux stéréo en mono dans les systèmes de sonorisation mono, notamment dans les églises, les halls, les stades, ou tout autre environnement où les signaux stéréo seraient annulés sans cette solution. L'ASA 111 est un appareil petit et passif et constitue donc une solution particulièrement utile lorsque l'espace et la puissance des systèmes sont limités.

Fiche technique
  • Réponse en fréquence:
  • ASA 111, ASA 121, ASA 131:
  • 20 Hz à 20 kHz, ±0,05 dB
  • ASA 141 avec entrée ‑10 dBV, +4 dBu, ou+15 dBV:
  • 20 Hz à 20 kHz, ‑3 dB à +1 dB
  • THD + Bruit:
  • ASA 111, ASA 121, ASA 131
  • 0,03% @ 20 Hz à 20 kHz au niveau nominal
  • ASA 141:
  • Entrée ‑10 dBV :0,05%, 1 kHz, 1% de 40 Hz à 20 kHz
  • Entrée +4 dBu :0,05%, 1 kHz, 1% de 50 Hz à 20 kHz
  • Entrée +15 dBV :0,05%, 1 kHz, 1% de 80 Hz à 20 kHz
  • S/B :130 dB à la sortie maximale
  • Nombre/type de signal:
  • ASA 111, ASA 121, ASA 141
  • 1 stéréo, asymétrique
  • ASA 131 1 stéréo, symétrique
  • Connecteurs:
  • ASA 111 :1 mini fiche 3,5 mm stéréo mâle (pointe, anneau, manchon)
  • ASA 121, ASA 141 :1 paire de RCA mâle (pointe‑anneau)
  • ASA 131 :1 bornier à vis 3,5 mm, 5 pôles
  • Impédance
  • ASA 111, ASA 121 :22k Ω (avec une charge asymétrique de 20k Ω, une entrée raccordée)
  • 4k Ω (avec une charge asymétrique de 20k Ω, les deux entrées raccordées)
  • ASA 131 :24k Ω (avec une charge symétrique de 20k Ω, une entrée raccordée)
  • 7k Ω (avec une charge symétrique de 20k Ω, les deux entrées raccordées)
  • ASA 141 :5,4k Ω (avec une charge symétrique de 20k Ω, les deux entrées raccordées)
  • Niveau nominal :
  • ASA 111, ASA 121 :‑10 dBV (316 mVrms)
  • ASA 131 :+4 dBu (1,23 Vrms)
  • ASA 141 :‑10 dBV (316 mVrms) ou +4 dBu (1,23 Vrms)
  • Niveau maximal:
  • ASA 111, ASA 121, ASA 131
  • +24 dBu (12,3 V)
  • ASA 141 :+15 dBV (5,6 V)
