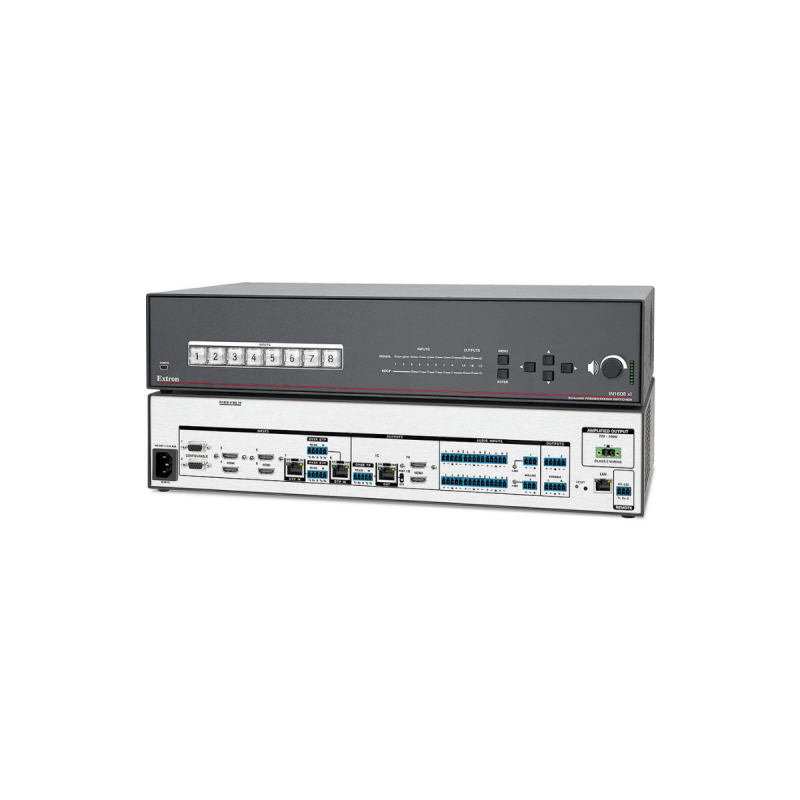

L'IN1608 xi Extron est un sélecteur de présentation avec scaler, conforme HDCP, qui dispose de quatre entrées HDMI, de deux entrées vidéo analogiques universelles, et de deux entrées DTP® Extron. Il comprend deux sorties HDMI, une sortie DTP, et intègre un amplificateur de puissance audio de classe D et un processeur de contrôle IPCP Pro xi pour le contrôle complet du système audiovisuel. Les entrées et la sortie DTP sont compatibles avec des terminaux DTP afin de transmettre des signaux vidéo, audio, et de contrôle bidirectionnels. La sortie DTP est configurable pour assurer une compatibilité HDBaseT. L'IN1608 xi assure le support de sources et d'écrans, distants et locaux, avec une commutation rapide et fiable de la source, et d'un processeur de scaling haute performance pour les sources HDMI et analogiques. L'IN1608 xi dispose également d'une panoplie de fonctions de commutation et de traitement audio.

Extension numérique sur paires torsadées intégrée

Les deux entrées paires torsadées DTP peuvent recevoir des signaux provenant d'émetteurs DTP distants, dans des emplacements tels qu'une table de conférence, un pupitre, ou un mur pour connecter l'ordinateur portable d'un intervenant. La sortie paires torsadées DTP peut être utilisée pour transmettre des signaux à partir d'un sélecteur IN1608 xi installé dans un rack vers un récepteur DTP placé derrière un écran plat au mur, au-dessus d'un projecteur fixé au plafond, ou vers tout autre point distant. Les émetteurs et récepteurs DTP sont disponibles dans des boîtiers compacts, installés dans des plaques murales au format Decorator et encastrés dans des planchers, pour répondre aux critères d'installation d'une application spécifique.

Les entrées et la sortie paires torsadées DTP disposent d'autres caractéristiques facilitant le travail d'installation des intégrateurs. Les signaux IR et RS-232 bidirectionnels peuvent être insérés depuis un système de contrôle et transmis sur le câble CATx blindé, avec la vidéo et l'audio, permettant ainsi de contrôler une source ou un écran. De plus, l'IN1608 xi peut alimenter certains émetteurs et récepteurs DTP à l'aide du même câble CATx blindé, simplifiant ainsi la conception et l'installation du système.

L'IN1608 xi supporte une distance maximale de transmission de 100 m (330') lorsqu'il est associé à un émetteur ou à un récepteur DTP 330. Des distances plus courtes peuvent être couvertes avec les extendeurs peu coûteux DTP 230 afin d'étendre les signaux vidéo, de contrôle, et audio jusqu’à 70 m (230').

Conçu pour l'intégration de la vidéo numérique

Afin de simplifier l'intégration des sources et des écrans HDMI, et de garantir le plus haut niveau de performance et de fiabilité, l'IN1608 xi dispose de trois technologies exclusives Extron : l'EDID Minder®, le Key Minder®, et SpeedSwitch®. L'EDID Minder gère la communication EDID entre les écrans et les sources d'entrée afin d'assurer un affichage fiable des formats vidéo. Pour les signaux HDMI avec contenu protégé, la technologie Key Minder authentifie et maintient le chiffrement HDCP en continu entre les appareils d'entrée et de sortie afin de garantir une commutation rapide et fiable. Avec la technologie SpeedSwitch, l'IN1608 xi offre des vitesses de commutation exceptionnelles et quasi-instantanées pour les contenus chiffrés HDCP.

Traitement vidéo haute performance

L'IN1608 xi dispose d'un processeur de scaling avancé qui permet de redimensionner (upscaling/downscaling) des signaux vidéo HDMI, RVB, composante, et à définition standard vers une sortie commune haute résolution. Il fournit un traitement de couleurs 30 bits, afin de transmettre une qualité d'image optimale, ainsi qu'un désentrelacement par adaptation de mouvement pour des signaux d'entrée allant jusqu’à 1080i. Les deux entrées vidéo universelles analogiques sont configurables pour supporter des signaux RVB vidéo-informatiques, HDTV, vidéo composante, S-Video, ou vidéo composite. L'espace colorimétrique et le sous-échantillonnage de la chrominance de la sortie HDMI peuvent être réglés automatiquement afin d'en assurer la compatibilité avec un écran DVI ou HDMI connecté. La détection d'ajustement automatique des images 3:2 et 2:2 optimise la qualité d'image des contenus source issus de films. L'IN1608 xi accepte et transmet les signaux jusqu'à 1920 x 1200, notamment 1080p/60 et 2K.

L'IN1608 xi dispose de trois sorties : deux sorties HDMI et une sortie DTP qui permettent de faire fonctionner simultanément trois displays. Les modes FILL et FOLLOW sélectionnables sont disponibles afin d'assurer que le format de sortie est correct. Le mode FILL fournit une sortie plein écran, tandis que le mode FOLLOW préserve le format d'origine du signal d'entrée.

Capacités d'intégration audio et amplificateur de puissance intégré

Outre ses capacités de commutation et de traitement vidéo, l'IN1608 xi peut être utilisé comme composant central pour l'intégration d'un système audio. Il inclut huit entrées de commutation audio, deux entrées micro/ligne avec alimentation fantôme, l'embeddage et le désembeddage audio HDMI, ainsi que de nombreuses options de traitement audio pour le mixage, le ducking, les réglages de tonalité et autres. Les caractéristiques de configuration audio sont facilement accessibles via les pages Web embarquées et grâce à une interface utilisateur intuitive qui offre un accès à tous les ajustements et paramètres disponibles.

Plusieurs modèles de sélecteurs IN1608 xi sont disponibles, avec différents amplificateurs de puissance intégrés. Les modèles IN1608 xi SA assurent une amplification de puissance stéréo avec 50 W rms par canal sous 4 Ω ou 25 W rms par canal sous 8 Ω, tandis que les modèles IN1608 xi MA 70 permettent une amplification mono de 70 V avec 100 W rms de sortie. Tous les modèles sont équipés d'un amplificateur de classe D, disposant de la technologie brevetée CDRS™ (Class D Ripple Suppression), exclusivité d'Extron, offrant un signal audio clair et lisse, ainsi qu'une amélioration dans la fidélité du signal, par rapport aux amplificateurs de classe D traditionnels.

Processeur de contrôle intégré performant

Les modèles IN1608 xi IPCP Q intègrent un processeur de contrôle quatre cœurs IP Link® Pro xi Extron avec un switch LAN AV à trois ports dédié et sécurisé, et un port Ethernet standard. Les ports de commutation réseau du LAN AV permettent de contrôler des appareils audiovisuels placés à proximité, et les protéger des interférences ou des intrusions extérieures. L'IN1608 xi IPCP Q offre un traitement ultra-rapide et un grand nombre de ports de contrôle, pour le contrôle complet et personnalisable de l'ensemble du système audiovisuel, y compris les sources et les écrans, le système d'éclairage, les stores, les écrans de projection, les détecteurs de mouvement, et bien d'autres composants. Effectuez un choix parmi une gamme complète d'écrans tactiles TouchLink® Pro Extron, disponibles dans divers formats adaptés aux tables, aux murs, et aux boîtiers Cable Cubby® Extron. Il vous suffit de connecter un écran tactile TouchLink Pro à un port LAN intégré, pour créer un système de contrôle audiovisuel complet.

L'IN1608 xi IPCP Q est compatible avec les interfaces d'expansion pour systèmes de contrôle de la gamme IPL EXP Extron qui permettent d'augmenter facilement le nombre de ports et de fonctionnalités de votre système, là où vous le souhaitez. Elles peuvent être contrôlées, pilotées, et accessibles sur votre réseau. Ces solutions compactes d'expansion du contrôle sont fournies dans des boîtiers résistants 1U d'un quart de rack de largeur, et offrent une vaste sélection de ports ainsi que d'options de montage.

Les claviers de commande eBUS® Extron sont également compatibles avec l'IN1608 xi IPCP Q. La technologie d'intégration eBUS s'appuie sur une structure de réseau en bus numérique unique qui permet à la fois l'extension simplifiée d'un système de contrôle, de bénéficier de plus d'options de conception, et des mises à niveau futures. Comme pour nos écrans tactiles TouchLink Pro, les claviers de commande eBUS sont adaptés à tout processeur de contrôle de la gamme IPCP Pro Extron, ce qui permet de les utiliser comme seule interface utilisateur pour un système de faible dimension ; il est également possible de combiner plusieurs claviers de commande et écrans tactiles lorsque l'utilisation d'un système de contrôle plus élaboré est nécessaire.

Comme tous les systèmes de contrôle Extron, l'IN1608 xi IPCP Q est un produit très simple à utiliser et à configurer à l'aide du logiciel Global Configurator®. La version la plus récente de Global Configurator inclut des fonctionnalités performantes et avancées, telles que la logique conditionnelle, les variables locales, et les macros. L'IN1608 xi IPCP Q offre de nombreuses fonctionnalités qui permettent d'intégrer un grand nombre d'applications de systèmes de contrôle, allant de l'alimentation du système et de la commutation des sources, à des tâches plus complexes, telles que la gestion d'un système de vidéoconférence.

Global Configurator Professional ajoute une évolutivité inégalée, avec Controller Groups, une fonction unique qui permet d'associer l'IN1608 xi IPCP Q à d'autres processeurs IP Link Pro xi afin de créer un système de contrôle plus important. Cette configuration convient parfaitement pour le contrôle de divers systèmes, de salles, ou même d'emplacements distants partout dans le monde. Les anciens modèles IN1608 xi IPCP ne peuvent être groupés qu'avec les modèles IP Link Pro. Les systèmes IN1608 xi IPCP Q installés dans une structure, un bâtiment, un campus, ou des bureaux dans le monde entier, peuvent être supervisés et contrôlés à l'aide du logiciel sur serveur GlobalViewer® Enterprise. GlobalViewer Enterprise offre des fonctions avancées de planification, de supervision, et de service d'assistance, depuis un emplacement central.

La LinkLicense® Extron est une solution simple et peu coûteuse permettant aux utilisateurs d'accroître la performance des produits Extron. L'acquisition de la LinkLicense pour la mise à niveau d'interfaces utilisateur pour l'IN1608 xi IPCP Q vous permet de vous servir d'un appareil mobile ou d'un ordinateur comme interface principale de contrôle pour votre système audiovisuel. Cette caractéristique vous offre plus d'options de contrôle audio/vidéo et favorise l'utilisation d'appareils mobiles personnels. La LinkLicense s'applique par système, et non par utilisateur, et son utilisation n'entraîne pas de frais dissimulés.

Plusieurs options de fonctionnement local et à distance

L'IN1608 xi dispose de boutons sur panneau avant et de menus intuitifs à l'écran pour un accès rapide à ses fonctions. La configuration et le contrôle à distance s'effectuent via USB, RS‑232, et Ethernet. L'IN1608 xi peut être configuré avec le logiciel de configuration des produits PCS Extron, qui comprend une interface graphique intuitive offrant une navigation facile. Cette application logicielle assure une rapidité de configuration, de mise en route, de fonctionnement et de supervision en temps réel, et peut configurer plusieurs unités IN1608 xi au cours de la même session.
