Marque LEADER

Leader Entrées SDI avec mesure de l'œil pour LV7300

Garantie 1 an

Points Forts du produit

Prend en charge diverses entrées de signal
Divers signaux SDI jusqu'à 12 G-SDI peuvent être observés/surveillés.
Les signaux audio peuvent correspondre à la voix intégrée SDI.
Excellente opérabilité
Format d'entrée SDI
SD-SDI, HD-SDI, 3G-SDI, 12G-SDI Single Link est pris en charge

Déclinaisons

11 940,00 € TTC 9 950,00 € HT

TTC

Rupture de stock. Recevoir une notification dès réapprovisionnement.

Votre demande est confirmée. Vous serez prévenu par mail dès que nous auront à nouveau du stock pour cet article

Description

Leader Entrées SDI avec mesure de l'œil pour LV7300

Dans la boîte

Leader Entrées SDI avec mesure de l'œil pour LV7300

Leader Entrées SDI avec mesure de l'œil pour LV7300

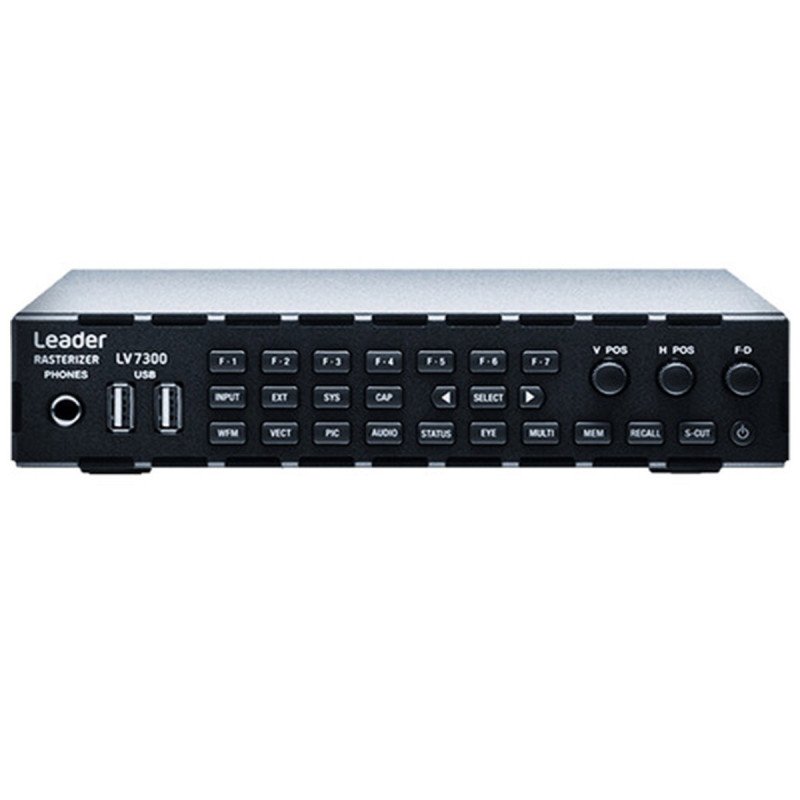

Le Leader LV7300 est un moniteur de forme d'onde compact et peu encombrant spécialisé pour les signaux vidéo SD-SDI. Le LV7300 est un rastériseur de format demi-rack 1U vendu séparément. Il est compact mais prend en charge la mesure du motif en œil jusqu'à 12 G-SDI.

LR-LV7300-SER02 ajoute l'affichage du motif des yeux

Leader LV7300-SER02 est l'affichage du motif en œil et l'affichage de la gigue, qui sont des mesures de la couche physique des signaux SDI de SD-SDI à 12G-SDI, sont possibles. Ces mesures de la couche physique peuvent être effectuées à l'aide de curseurs ou effectuées automatiquement. Les mesures peuvent être exportées via un réseau.

Excellente opérabilité

Avec le panneau avant équipé de boutons clés et de boutons qui suivent l'opérabilité des modèles conventionnels, le fonctionnement avec une souris USB est également possible. De plus, le LV7300 peut être utilisé et réglé intuitivement par une opération tactile en connectant un écran tactile LCD externe avec un câble USB.

Prend en charge diverses entrées de signal

Il prend en charge SD-SDI, HD-SDI, 3G-SDI, 12G-SDI single link.

Affichage du motif en œil

Du SD-SDI au 12G-SDI

Dans la mesure de la couche physique du signal SDI, un affichage du motif en œil, un affichage de gigue est possible.

Fiche technique

Borne d'entrée de synchronisation externe

Borne d'entrée : borne BNC
Nombre de bornes d'entrée : 1 ligne, 2 bornes
Impédance d'entrée : 15 kΩ Boucle passive
Perte de retour d'entrée : 30 dB ou plus (50 kHz - 30 MHz, terminaison 75 Ω)
Tension d'entrée maximale : ± 5 V (DC + crête AC)
Signal d'entrée : signal de synchronisation ternaire ou signal de rafale noire NTSC/PAL ; 10 Correspondance d'identification de champ
Fonction : entrée de signal de référence SDI pour l'affichage de la forme d'onde du signal vidéo et l'affichage de la différence de phase

Borne de sortie casque

Borne de sortie : borne jack 1 standard (stéréo)
Signal de sortie : Sur l'écran du signal audio affiché, 2 canaux arbitraires (Lt, Rt sous-mixés sont également acceptables)

Borne de sortie SDI

Fonction : écran de sortie pour moniteur SDI
Borne de sortie : borne BNC
Nombre de bornes de sortie : 1
Signal de sortie : l'écran d'affichage à cristaux liquides de sortie est émis avec HD, 3G-A, 3G-B-DL. 1920 x 1080 60, 59,94, 50 E/S, YCBCR 4:2:2 (10 bits)

Borne de sortie TMDS

Fonction : L'écran affiché est émis pour le moniteur HDMI.
Borne de sortie : borne HDMI
Nombre de bornes de sortie : 1
Format du signal : TMDS à liaison unique
Fonction DDC : non prise en charge
Fonction de détection HOT PLUG : non prise en charge
Signal de sortie : l'écran d'affichage à cristaux liquides de sortie est émis. 1920x1080 60P, 59.94P, 50P

Borne de contrôle - USB

Forme du terminal : Standard A USB 2.0
Nombre de Terminaux : 2
Périphérique compatible Mémoire USB, souris USB, moniteur de type écran tactile

Pour contrôle de terminal Ethernet

Norme approuvée : IEEE802.3
Protocoles pris en charge : TELNET, FTP, SNMP, HTTP, SNTP
Bornes d'entrée/sortie : RJ-45
Fonction : fonctionnement à distance avec un PC externe ou une télécommande, transfert de fichiers, obtenir des informations sur l'état
Types : Terminal distant 10Base-T, 100Base-TX, 1000Base-
Forme du terminal : D-Sub 15 broches (femelle)
Nombre de Terminaux : 1
Signal de contrôle : niveau LV-TTL (bas actif)
Fonction prédéfinie : rappel, commutation du signal d'entrée, sortie d'alarme, pointage
Sortie d'alarme : Lorsqu'une alarme de formatage, diverses erreurs, une anomalie du ventilateur ou une température interne se produisent
Plage de température de fonctionnement : 32 °F - 104 °F (0 °C - 40 °C)
Plage d'humidité de fonctionnement : 85 % HR ou moins (sans condensation)
Plage de température garantie de performance : 50°F - 86°F (10°C - 30°C)
Environnement d'utilisation : intérieur
Altitude utilisable : jusqu'à 2 000 m
Catégorie de surtension : 1
Degré de pollution : 2
Alimentation : Tension DC 10V - 18V
Dimensions (HxLxP) : 1,7" x 8,3" x 11,8" (43 mm x 211 mm x 300 mm)
