Marque LEADER

Leader Option 12G SDI pour LT4611

Garantie 1 an

Points Forts du produit

Prend en charge 12G-SDI (4K, UHD)
Défilement de motif
Boîte de déménagement
Superposition de caractères d'identification

Déclinaisons

28 740,00 € TTC 23 950,00 € HT

TTC

Rupture de stock. Recevoir une notification dès réapprovisionnement.

Votre demande est confirmée. Vous serez prévenu par mail dès que nous auront à nouveau du stock pour cet article

Description

Leader Option 12G SDI pour LT4611

Dans la boîte

Leader Option 12G SDI pour LT4611

Leader Option 12G SDI pour LT4611

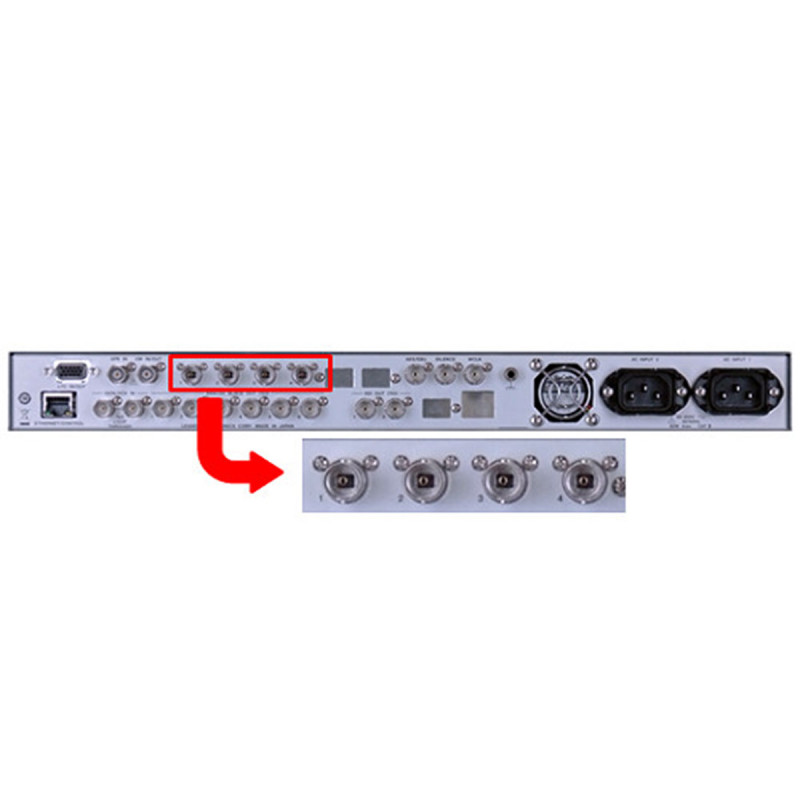

L'installation de l'option LT4610SER02 ajoute quatre sorties de signaux 12G-SDI/ 3G-SDI/ HD-SDI/ SD-SDI. au générateur de test/synchronisation LT4610.

En plus des sorties de modèle de test, qui incluent des barres de couleur et une image naturelle, le LT4610SER02 est équipé de fonctionnalités importantes telles que le défilement de modèle, la boîte de déplacement, les caractères d'identification, les marques de logo et l'audio intégré.

Fiche technique

Normes conformes 3G, HD, HD(DL) : SMPTE ST 299
Normes conformes Dakota du Sud : SMPTEST 272
Normes conformes IDS : ID de charge utile SMPTE ST 352
SORTIE SDI Connecteur : 4 connecteurs BNC
SORTIE SDI 12G, 3G-A, HD, SD : 4 sorties
SORTIE SDI 3G-B, HD(DL) : 2 sorties
Impédance de sortie : 75Ω
Amplitude de sortie : 800 mVp-p±10 %
Perte de retour de sortie 5MHz-1.485GHz : ≥15dB
Perte de retour de sortie 1.485-2.97GHz : ≥10dB
Perte de retour de sortie 2,97-6 GHz : ≥ 7dB
Perte de retour de sortie 6-12 GHz : ≥ 4dB
Perte de retour de sortie Dépasser : Moins de 10%
Temps de montée et de descente 3G : ≤135ps (20 à 80％)
Temps de montée et de descente HD, HD(DL) : ≤270ps (20 à 80％)
Décalage CC : 0±0.5V
Débit binaire 12G : 11.880Gbps, 11.880/1.001Gbps
Débit binaire 3G : 2,970 Gbit/s, 2,970/1,001 Gbit/s
Débit binaireHD, HD(DL) : 1,485 Gbit/s, 1,485/1,001 Gbit/s
Ajustement : Gamme Tout le cadre
Unité de réglage V : Lignes
Unité de réglage H : Horloges (148,5 MHz, 148,5/1,001 MHz, 74,25 MHz, 74,25/1,001 MHz, 27 MHz)
12G : Barre de couleur multiformat UHDTV (ARIB STD-B66) ※ Enregistré en tant qu'image naturelle.
Modèle de test 12G, 3G, HD : Barres de couleur 100 %, barres de couleur 75 %, barres de couleur multiformat (ARIB STD-B28, la zone du motif 2 peut être définie sur 100 % blanc, 75 % blanc ou +I), champ plat blanc 100 %, noir 0 %, rouge 100%, vert 100%, bleu 100%
Modèle de test 525i/59.94 : Barres de couleur 100 %, barres de couleur 75 %, barres de couleur SMPTE, champ plat blanc 100 %, noir 0 %, rouge 100 %, vert 100 %, bleu 100 %
Modèle de test 625i/50 : Barres de couleur 100 %, barres de couleur EBU, barres de couleur BBC, champ plat blanc 100 %, noir 0 %, rouge 100 %, vert 100 %, bleu 100 %
Commutation automatique : Bascule automatiquement entre les motifs disponibles
Temps de commutation : 1-255sec
Sauvegarde des données : Huit images 4k/UHD peuvent être enregistrées
Canaux intégrés : Peut être activé et désactivé au niveau du groupe
Canaux intégrés 12G, 3G-A, HD, SD : 16ch (4ch×4 groupes)
Canaux intégrés 3G-B : 32 canaux (lien A, lien B 4 canaux chacun x 4 groupes)
Fréquence d'échantillonnage : Échantillonnage 48 kHz (synchronisé avec le signal vidéo)
Résolution : 20 bits / 24 bits
Préaccentuation : OFF / 50/15 / CCITT (seul le bit CS est commuté)
La fréquence : SILENCIEUX / 400Hz / 800Hz / 1kHz
Niveau : -60-0dBFs (pas de 1dBFS)
l'audio : Cliquez sur OFF / 1-4sec
Nombre de caractères : Jusqu'à 20 caractères
Taille [Points] : 32×32 / 64×64 / 128×128 / 256×256
Intensité : 100% /75% Noir uniquement pour la couleur de fond
