Panasonic NET RACK PSU01 1 x PSU module + Netracer 19” 3U rack, 16 sl
Garantie 1 an
- concentre les solutions de transmission des produits ERECA pour les applications Broadcast
- rack 3U avec 16 emplacements
- alimentations haute puissance
- rack offre un refroidissement double flux
Rupture de stock. Recevoir une notification dès réapprovisionnement.
Panasonic NET RACK PSU01 1 x PSU module + Netracer 19” 3U rack, 16 sl
- 2 emplacements pour module d'alimentation redondante. Chaque bloc d'alimentation a des capacités de source d'alimentation de 350 W.
- 1 module de gestion et de supervision avec protocole « http » et « snmp ».
- 1 groupe froid (intégré sur le module de supervision).
- 16 slots « utilisateur » pour les solutions de transmission d'ERECA.
Panasonic NET RACK PSU01 1 x PSU module + Netracer 19” 3U rack, 16 sl

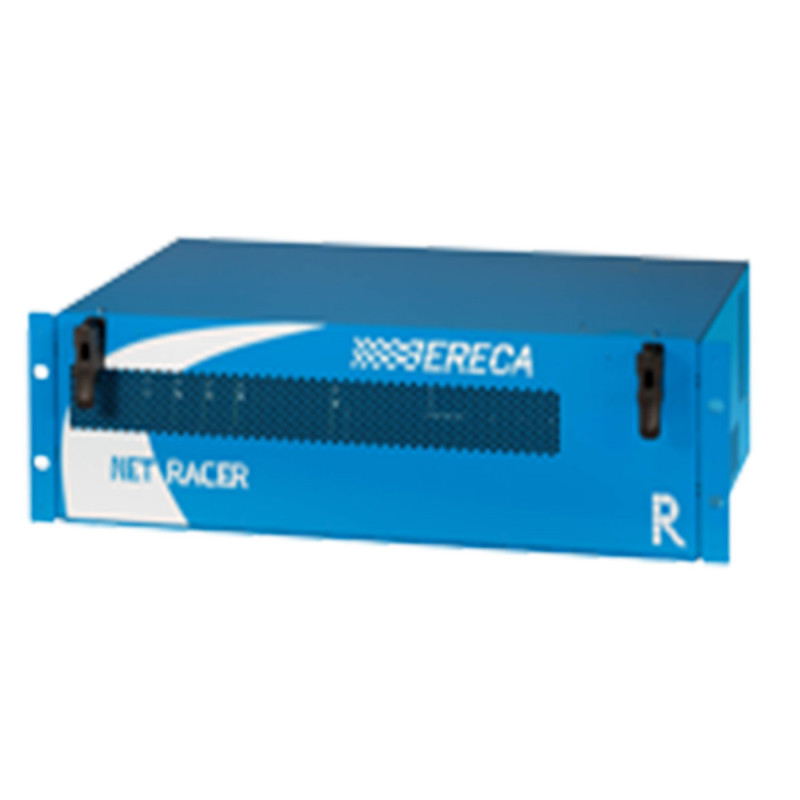

La plateforme NET RACER concentre les solutions de transmission des produits ERECA pour les applications Broadcast.
Le NET RACER est un rack 3U avec 16 emplacements pour la transmission allant des cartes de transmission HD simples au multiplexage et routage multi-signaux à haut débit pour créer une solution réseau.
Les alimentations haute puissance intégrées étendent l'utilisation des applications, comme l'alimentation à distance des appareils via un câble SMPTE hybride.
Les cartes et modules de transmission déposent et insèrent le rack par la face avant. La porte d'entrée est de type basculant et donne accès à tous les modules.
Le rack offre un refroidissement double flux pour les environnements difficiles, le refroidissement des cartes se fait depuis l'unité de refroidissement à droite du châssis vers l'avant via un tunnel de rafraîchissement. Les modules d'alimentation ont leur propre unité de refroidissement et utilisent un circuit de rafraîchissement d'air séparé.
Le module de gestion configure toutes les cartes utilisateurs qui ont nécessité un paramétrage interne. Chaque carte utilisateur détient ses propres paramètres et les récupère, même si le module de gestion est hors du châssis.
Le module de gestion dispose de 2 prises RJ45 permettant de connecter en guirlande les modules sans avoir besoin d'un switch IP externe.
- Dimension: Châssis RACK 19" 3RU, profondeur 280 mm hors connecteurs.
- Capacité du châssis : 16 cartes utilisateur à un seul emplacement.
- Gestion / refroidissement : 1 slot dédié (non partagé avec un slot « utilisateur »).
- Source de courant: 2 emplacements dédiés (prise CEE22 / IEC C14 sur châssis).
- T°C de fonctionnement : -10 à +50°C..
- T°C de stockage : -10 à +70°C.
- CEM : Conforme CE.
- Tension: 90VAC à 265VAC. (Fréquence 47 à 63 Hz – PFC (Power Factor Corrector) intégré)
- Puissance: 350 W.
- Efficacité: 87 % à pleine charge.
- Fusibles : 2 x 3,15 A à soufflage lent situé sur la prise de courant CE22.
- Redondance: Système Oring avec partage de courant, puissance de crête totale 700W avec les 2 modules PSU.
- MTBF : 400Kh (Hors ventilateur, environ 120Kh), évalué à +25°C.
- Système opérateur: µC Linux
- Protocole: Gestion basée sur le Web HTTP / SNMP.
- Ventilateurs: 3 * ventilateurs 19m3/h (11 CFM), contrôlés thermiquement, mesure de courant sur chacun.
