Marque SONY

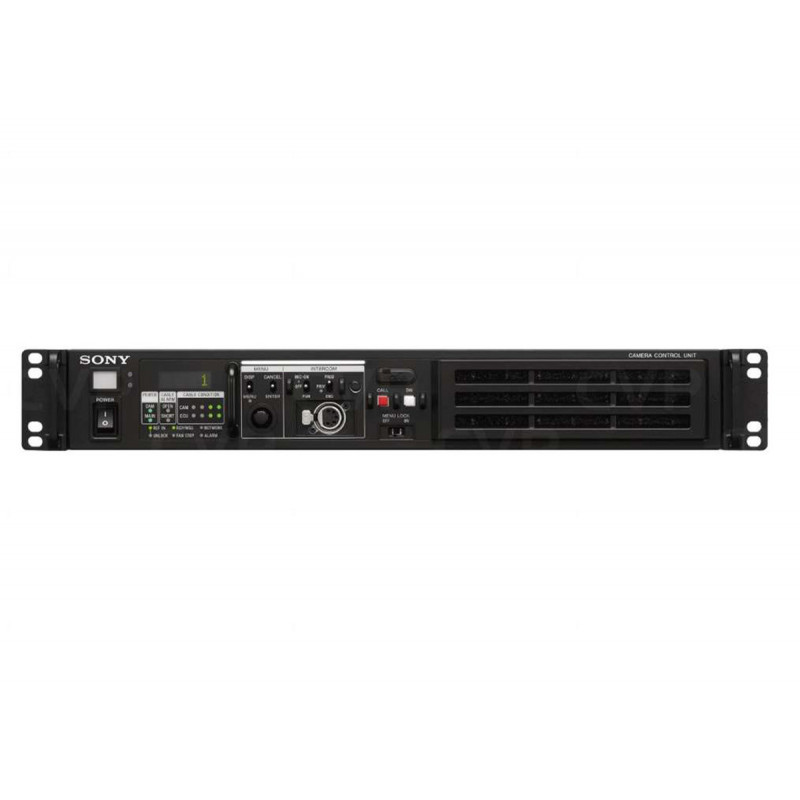

Sony HDCU-3100 avec HKCU-SFP30 et HKCU-UHD30 installes

Garantie 1 an

Points Forts du produit

HD-CCU compact 1,5RU (rack complet large)
Connexion IP complète
Fibre monomode disponible
ST-2110 et 12G-SDI disponibles
Transmission de signaux longue distance de haute qualité
Fonctionnalité IP pour la production en direct
Huit sorties SDI intégrées

49 200,00 € TTC 41 000,00 € HT

TTC

Rupture de stock. Recevoir une notification dès réapprovisionnement.

Votre demande est confirmée. Vous serez prévenu par mail dès que nous auront à nouveau du stock pour cet article

Description

Sony HDCU-3100 avec HKCU-SFP30 et HKCU-UHD30 installes

Dans la boîte

1x Sony HDCU-3100 Unité de contrôle de caméra à fibre monomode à rack complet large
1x HKCU-UHD30 installé
1x manuel d'instructions

Sony HDCU-3100 avec HKCU-SFP30 et HKCU-UHD30 installes

L'unité de contrôle de caméra HDCU-3100 ajoute des capacités IP à notre gamme complète de caméras système de diffusion et de studio, de la caméra phare 4K HDC-4300 à la série HDC-2000/1700 et aux caméras à fibre optique HSC. Se connectant à des caméras compatibles via un câble à fibre optique, la HDCU-3100 compacte alimente la caméra, effectue le traitement du signal et fournit une interface avec un équipement externe.

Combinée à la carte optionnelle HKCU-SFP30, conçue pour la suite de normes SMPTE ST 2110 Professional Media Over Managed IP Network, l'unité de contrôle de caméra HDCU-3100 prend en charge les fonctionnalités essentielles requises pour la production IP en direct, notamment le tally, l'interphone et le retour. En installant la carte processeur 4K/HDR en option HKCU-UHD30, la HDCU-3100 peut émettre des signaux 4K lorsqu'elle est connectée à une caméra système de la série HDC. De plus, l'ajout du kit d'interface 12G-SDI en option HKCU-SDI30 permet le transfert de signaux 4K via un seul câble BNC.

Compact et polyvalent

L'unité de contrôle de caméra de taille 1,5 RU crée un système de rack standardisé de 19 pouces, idéal pour les zones de production à espace limité.

Fonctionnalité IP pour la production en direct

Le kit d'interface HKCU-SFP30 en option ajoute des fonctionnalités essentielles requises pour la production IP en direct, telles que Tally, Intercom et Return.

Huit sorties SDI intégrées

La HDCU-3100 est équipée de huit sorties SDI intégrées, dont quatre sorties 3G-SDI. Un emplacement de connecteur USB intégré et la prise en charge de 12G-SDI seront tous deux disponibles dans les futures mises à jour.

Option de sortie 4K

En installant une carte processeur 4K/HDR en option HKCU-UHD30, la HDCU-3100 peut émettre des signaux 4K lorsqu'elle est connectée à une caméra système de la série HDC. De plus, le HDCU-3100 avec un kit d'interface 12G-SDI en option HKCU-SDI30 peut transférer des signaux 4K via un seul câble BNC.

Transmission de signaux longue distance de haute qualité

Le système de transmission par fibre optique maintient une qualité d'image élevée sur des longueurs de câble allant jusqu'à 2000 m. Combiné avec le kit d'interface HKCU-SM30, le HDCU-3100 compact peut être directement connecté sur une fibre monomode (SMF) pour une transmission longue distance jusqu'à 10 km, ce qui le rend idéal pour les opérations à espace limité comme les camions OB.

Fiche technique

Alimentation requise	100 V à 240 V CA, 50/60 Hz
Consommation de courant	4.5A (max.)
Température de fonctionnement	5 degrés à 40 degrés
Température de stockage	-20 degrés à + 60 degrés
Masse	Environ 7,3 kg
Connecteurs d'entrée/sortie
Caméra Fibre	Connecteur de fibre optique
Port Intercom/Tally/IO	Connecteur D-Sub 50 broches x1
	Interphone (prod/eng) 4w : 0dBu, RTS : 0 dBu, CC : -14 dBu
	PGM, 2 systèmes, 0dBu/-20dBu
	Décompte (R, G, Y)
	Drapeau
RCP/CNU	Multi-connecteur 8 broches x1
Tronc	12 broches x1
LAN-COM	8 broches x1
Tronc de réseau	8 broches x1
E/S SDI 1 à 4	E/S 3G/HD/SDI
	BNC x4
	3G-SDI SMPTE ST424/425 niveau A/B, 0,8 Vc-c, 75 , 2,970 Gbit/s/2,967 Gbit/s
	HD-SDI : SMPTE ST292, 0,8 Vp-p, 75 , 1,485 Gbit/s/1,4835 Gbit/s
	SD-SDI : SMPTE ST259, 0,8 Vc-c, 75 , 270 Mbps
	3G-SDI/HD-SDI/SD-SDI, signal de caractères sélectionnable
Entrée/Sortie de référence	BNC (x2), sortie en boucle
	HD : SMPTE ST274, synchronisation à trois niveaux, 0,6 Vc-c, 75 Ω
	SD : Black burst (NTSC : 0,286 Vp-p, 75 /PAL : 0,3 Vp-p, 75 Ω) ou NTSC 10F-BB
Connecteurs d'entrée
ENTRÉE CA	100 V à 240 V CA x1
SDI RET 1 à 4	BNC (x4)
	3G-SDI : SMPTE ST424/425, 2,970 Gbit/s/2,967 Gbit/s
	HD-SDI : SMPTE ST292, 1,485 Gbit/s/1,4835 Gbit/s
	SD-SDI : SMPTE ST259, 270 Mbit/s
Invite 1 Invite 2/VBS-RET	BNC (x2), sortie en boucle en mode 1CH,
	terminer en interne à 75 en mode 2CH, signal analogique, 1,0 Vp-p, 75 Ω
Connecteurs de sortie
Sortie audio CH1, CH2	XLR 3 broches, mâle (x2), 0dBu/–20 dBu/+4 dBu
Caractère/ABS/UER	BNC (x1), VBS, 1 Vc-c, 75 Ω
	HD SYNC : BTA-S001, synchronisation à trois niveaux, 0,6 Vc-c, 75 Ω
	SD SYNC : synchronisation composite, 0,3 Vc-c, 75 Ω
	VBS/HD SYNC/SD SYNC sélectionnable
Sortie SDI 1 à 4	SORTIE SDI 3G/HD/SD
	BNC (x4)
	3G-SDI : SMPTE ST424/425 niveau A/B, 0,8 Vc-c, 75 , 2,970 Gbit/s/2,967 Gbit/s
	HD-SDI : SMPTE ST292, 0,8 Vp-p, 75 , 1,485 Gbit/s/1,4835 Gbit/s
	SD-SDI : SMPTE ST259, 0,8 Vc-c, 75 , 270 Mbps
	3G-SDI/HD-SDI/SD-SDI, signal de caractères sélectionnable
