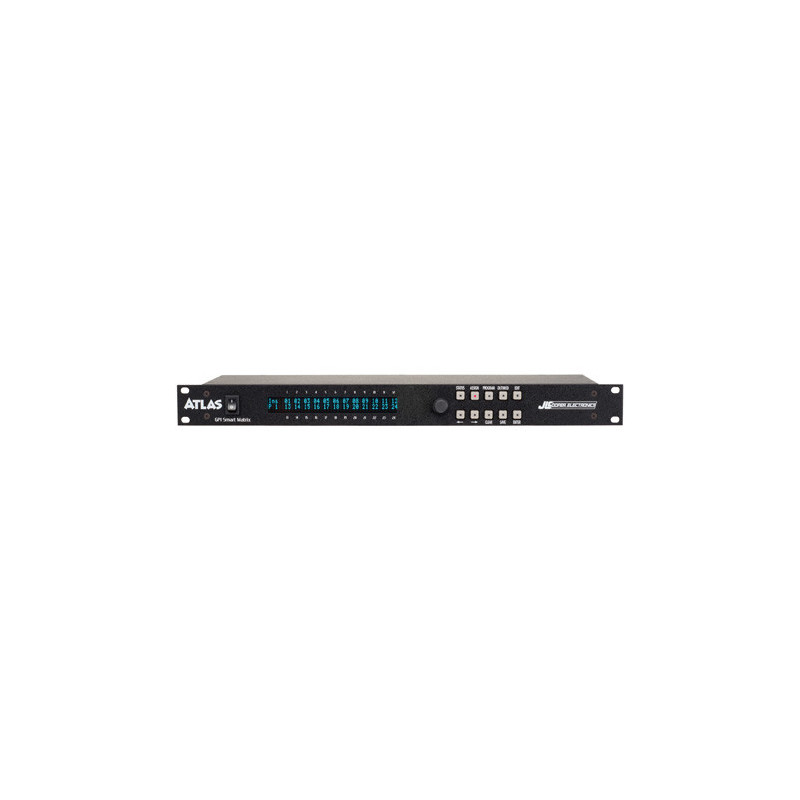

JL Cooper Atlas GPI programmable GPI/Tally crosspoint switch matrix/processor
Atlas ™ est un processeur logique et matriciel à commutation de points croisés hautement programmable pour GPI et Tally.
C'est la solution idéale pour corriger toute incompatibilité d'interface GPI / Tally, dans la mesure où elle fournit une variété de connexions et plusieurs méthodes pour les modifier afin de s'adapter parfaitement à la tâche à accomplir.
Contributions
Atlas propose 24 entrées compatibles TTL / CMOS avec des tensions internes à +5 volts et référencées à la terre sur des connecteurs D-sub à 25 broches.
Il dispose également de 24 entrées parallèles opto-isolées sur connecteurs à vis haute densité amovibles pour borniers.
Les sorties
Le connecteur de sortie GPI D-sub possède 24 sorties compatibles TTL / CMOS et 24 sorties de relais secs isolées électriquement sur des connecteurs à vis débrochables haute densité amovibles.
Les sorties CMOS GPI peuvent fournir de 0 à 5 volts à 6 mA maximum et être référencées à la terre.
Les sorties relais peuvent gérer jusqu'à 500 mA à 200 VDC max.
Les entrées opto-isolées et les sorties relais utilisent des connecteurs de bloc de jonction amovibles de haute qualité (paires).
Les liaisons
Les options d'interfaçage comprennent l'entrée CMOS vers la sortie CMOS, l'entrée CMOS vers la sortie relais, la fonctionnalité opto-isolateur vers la sortie CMOS et la fonctionnalité opto-isolateur vers la sortie relais.
Traitement logique
Les sorties peuvent être programmées pour utiliser une expression booléenne d’entrée ou d’entrées comprenant les fonctions AND, OR et XOR, avec inversion des entrées et / ou des sorties.
La modification des caractéristiques de sortie comprend l'inversion, le retard (jusqu'à 999 minutes avec une résolution en millisecondes) et une impulsion (jusqu'à 999 minutes avec une résolution en millisecondes).
Programmez et passez en revue toutes les fonctions à l’aide des commandes du panneau avant et de l’écran ACL rétroéclairé 2 x 40 ou par l’application logicielle gratuite pour Mac et Windows.
Idéal pour la télévision télévisée, les réseaux de diffusion multimédia en continu, les installations de montage vidéo, la production de nouvelles, les systèmes d'alerte, la commutation d'écrans ou dans tous les studios audio / vidéo / multimédia, etc.
Comprend une alimentation universelle à découpage interne avec connecteur IEC amovible et câble.
