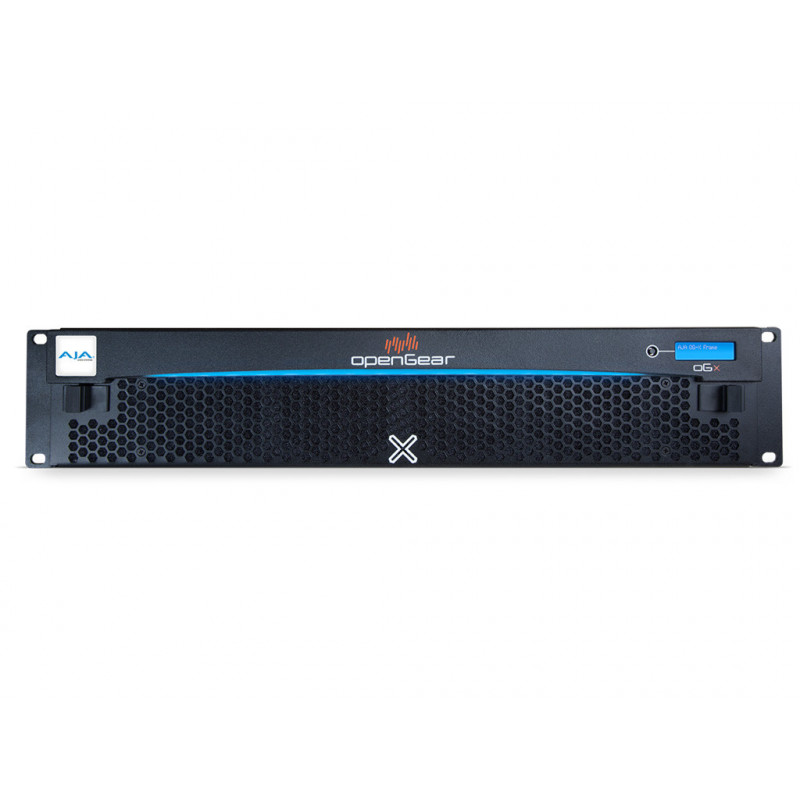

AJA OG-X-FR OpenGear frame 20 slots - 2RU - single power supply
zoom_out_map
chevron_left chevron_right

AJA OG-X-FR OpenGear frame 20 slots - 2RU - single power supply

Garantie 5 ans

Points Forts du produit
  • Châssis 2RU pouvant accueillir jusqu'à 20 cartes openGear
  • Alimentation électrique de 600 watts avec refroidissement intégré
  • Identification personnalisée et alarme FrameGlow
  • Ecran LCD pour afficher le nom, l'adresse IP et identifier des défauts
  • Carte réseau standard préinstallée (MFC-8322-S)
  • Panneau frontal et filtre à air amovibles pour faciliter l'entretien et la maintenance du ventilateur
  • Prise en charge des modules analogiques, numériques, vidéo, audio, SDI et IP
  • Système de contrôle standard DashBoard pour la mise en place, le contrôle et la surveillance
Déclinaisons


2 657,21 € TTC 2 214,34 € HT
TTC
ou réglez en :
Paiement en deux fois Paiement en trois fois Paiement en quatre fois avec Paiement fraction avec Alma

Sélectionnez Paiement fraction avec Alma au moment du paiement

en Paiement en deux fois en Paiement en trois fois en Paiement en quatre fois
Aujourd'hui*  €  €  €
Dans 1 mois  €  €  €
Dans 2 mois  €  €
Dans 3 mois  €
Total TTC  €  €  €
check En stock à l'entrepôt Le produit est disponible dans l'un de nos entrepôts
Description

AJA OG-X-FR OpenGear frame 20 slots - 2RU - single power supply

Dans la boîte
  • Cadre de montage en rack AJA openGear pour 20 cartes openGear (2 RU)

AJA OG-X-FR Rack Compatible OpenGear 2RU


OpenGear est une architecture ouverte de systèmes modulaires rackables conçu par Ross Video et supporté par différents fabricants de cartes de traitements, incluant AJA.

Le AJA OG-X-FR est un châssis rackable de 2U qui est compatible avec toutes les cartes openGear du marché et qui supporte les dernières cartes openGear de AJA compatibles avec le Dashboard. Le châssis a une capacité de 20 slots et un excellent refroidissement pour les applications en haute densité et la compatibilité avec les options avancées de connectivités openGear pour les cartes qui les supportent.


Contrôle intelligent

Un seul système de contrôle unitaire pour tous les fournisseurs openGear : le DashBoard pour les réglages, les contrôles en temps réel, le monitoring et les outils pour créer un workflow propriétaire personnalisé au travers des CustomPanels. DataSafe, le contrôleur réseau optionnel de ROSS sauvegarde et restaure automatiquement les réglages si un module est échangé.


Refroidissement

Bien que les nombreuses cartes openGear de AJA soient économes en énergie, la nature intrinsèque de la haute densité de la mise en rack génère de la chaleur dans l'espace réduit. Les ventilateurs intégrés dans le OG-X-FR préservent de la surchauffe les composants internes en cours de fonctionnement pour une fiabilité éprouvée et une durée de vie allongée.
Le OG-X-FR offre plus de puissance et plus de refroidissement pour les charges de travail UltraHD, 12G SDI & IP les plus gourmandes.


Alimentation intelligente

Le OG-X-FR permet l'installation en façade de deux alimentations secteurs échangeables à chaud. Chaque alimentation est dotée d'un ventilateur de refroidissement indépendant, d'une LED d'état et d'un commutateur de démarrage-arrêt en façade.
La puissance totale du système est de 600W
Le nouveau mode de grande puissance permet une consommation de 23W par slot

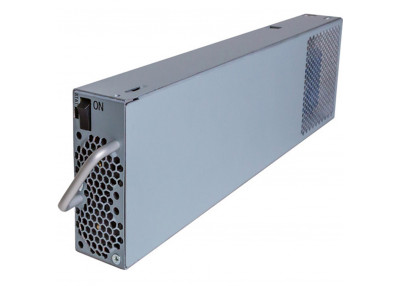

Le OG-X-FR est livré avec une alimentation. Lorsque la redondance est nécessaire pour une sécurité supplémentaire dans les environnements critiques, il faudra prévoir l'alimentation optionnelle OG-X-PS de redondance.


Accès facile

La façade de l'appareil s'abaisse pour permettre un accès rapide aux cartes installées pour une maintenance facile ou un remplacement sans avoir à sortir le châssis du rack, ni d'y accéder difficilement par l'arrière de la baie.


Compatibilité openGear

Le standard openGear assure que les cartes AJA sont compatibles avec les autres produits openGear des partenaires certifiés openGear. Avec une liste grandissante de produits, l'openGear est le futur des matériels en rack.


E/S flexibles

Le panneau arrière modulable permet de customiser les connexions d'E/S par carte (la carte de connexions arrière est incluse avec chaque carte).


Utilisation fiabilisée

L'alimentation secteur de secours optionnelle fournit une seconde source d'énergie au cas où la première source viendrait à tomber en panne.


Accès Ethernet

Une connexion standard Ethernet permet d'accéder au châssis via le logiciel Dashboard pour communiquer avec l'ensemble du châssis. Un accès Ethernet par carte optionnel peut être installé dans le châssis pour une communication avancée avec les cartes openGear compatibles.


Qualité AJA Garantie

Tous les produits AJA de conversion et de commutation sont couverts par une garantie de cinq ans et par une politique de remplacement par avance par AJA. Si un remplacement est nécessaire, AJA enverra immédiatement un produit de remplacement avant même que le produit original lui soit retourné, afin que vous soyez à nouveau opérationnels dans les meilleurs délais.

Fiche technique

Contrôleur de frame et ventilateurs

Puissance totale: 50 W maximum

Max. Puissance: + 12V Rail 4A, 48W

Max. Puissance: -7,5 V Rail 0,2 A (1,5 W)

GFC-8322

Puissance totale: 3,9 W maximum

Max. Puissance: + 12V Rail 0.2A (2.4W)

Max. Puissance: -7,5 V Rail 0,2 A (1,5 W)

Entrées de référence

Nombre d'entrées: 2 en boucle

Niveau: 1Vpp nominal

Signal: synchronisation vidéo analogique (Blackburst ou tri-level), ou AES / EBU DARS

Impédance: 75 ohms de terminaison

Perte de retour:> 30 dB à 30 MHz

DC maximum sur l'entrée REF: ± 1 V

Emplacements pour cartes

20 emplacements

Puissance totale disponible: 500W

Puissance maximale de la carte:

Module arrière haute densité (divisé): 15 W par carte, peut accueillir deux cartes openGear et nécessite deux emplacements dans le châssis du cadre

Module arrière standard Accepte une carte openGear et nécessite deux emplacements dans le châssis du châssis: 30 W par carte, ou 45 W si la carte openGear a un refroidissement intégré.

Module arrière double grand angle: 60 W par carte, ou 75 W pour une seule carte avec refroidissement intégré, ou 90 W pour un assemblage à plusieurs emplacements avec refroidissement intégré et réception de l'alimentation de deux ou plusieurs connecteurs de panier médian.

Taille

2RU 19,0 'x 16,82' x 3,5 '(483 x 427 x 90 mm)

Puissance

La somme totale des deux sorties ne doit pas dépasser 500W

Entrée: 6,3 A (650 W)

Sortie 1: 12 V 41,6 A, 500 W maximum

Sortie 2: -7,5 V 5A, 37,5 W maximum

Environnement

Température de fonctionnement sécuritaire: 0 à 40 C (32 à 104 F)

Humidité relative de fonctionnement: <90% sans condensation

Caractéristiques
OG-X-FR
812321031423
