Marque LYNX TECHNIK

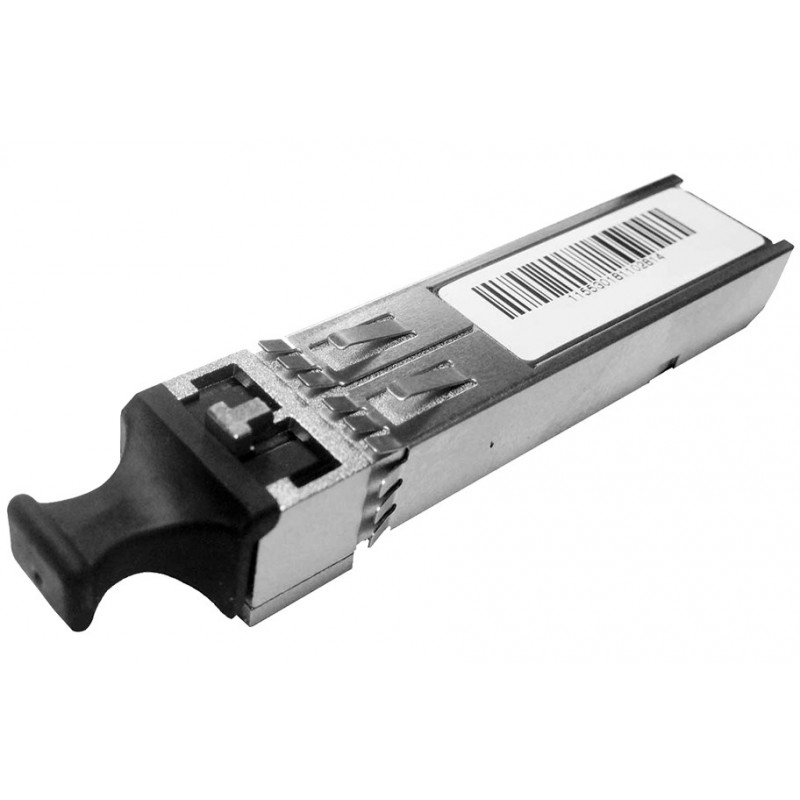

LYNX Technik Module SFP Emetteur Optique Double (TT)-1350nm -40Km -LC

Garantie 3 ans

Points Forts du produit

Emetteur optique à deux canaux SDI multi-débit pour signaux 3G-SDI, HD-SDI et SD-SDI
Prise en charge de la SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI
9 sélections de ' couples ' de longueurs d'onde selon ITU-T G694.2
Distances jusqu'à 40km** (monomode)
Pour utilisation avec les gammes de produits yellobrik et Series 5000
Enfichable et remplaçable à chaud
LC Connecteur duplex - monomode
Sans plomb et conforme RoHS

742,80 € TTC 619,00 € HT

TTC

ou réglez en :

avec $Paiement fraction avec Alma$

Sélectionnez $Paiement fraction avec Alma$ au moment du paiement

Total TTC	€	€	€
	en	en	en
Aujourd'hui*	€	€	€
Dans 1 mois	€	€	€
Dans 2 mois		€	€
Dans 3 mois			€

Rupture de stock. Recevoir une notification dès réapprovisionnement.

Votre demande est confirmée. Vous serez prévenu par mail dès que nous auront à nouveau du stock pour cet article

Description

LYNX Technik Module SFP Emetteur Optique Double (TT)-1350nm -40Km -LC

Pour Yellow Brick uniquement, connecteur LC

L'émetteur optique OH-TT-4-XXXXXX-XXXXXX est un émetteur optique SDI à deux canaux à fibre optique CWDM en option pour certains produits LYNX Technik yellobrik et Série 5000. Ce module SFP facilite la conversion de deux signaux électriques SDI en signaux optiques pour la transmission sur deux liaisons fibre optique. 9 'paires' de longueurs d'onde (18 longueurs d'onde) sont disponibles pour les applications CWDM et la prise en charge de distances allant jusqu'à 40 km** est assurée. Le module prend en charge les signaux SDI 270Mbit / 1.485Gbit et 2.97Gbit conformes aux normes SMPTE 424M, 292M, 259M et DVB-ASI.

Une fiche, ou 'cage', est prévue pour le SFP dans le produit LYNX supporté pour faciliter l'installation ou la mise à niveau. Le SFP est remplaçable à chaud.

** La distance est une approximation. Les distances réelles atteintes peuvent être plus ou moins longues selon le type de câble fibre et les pertes optiques accumulées dans la liaison fibre. Déterminer les pertes de liaison et effectuer des calculs de budget optique pour assurer un fonctionnement correct.

Fiche technique

Parameter Min Typ Max
Intrinsic Jitter (ps) 2.97 Gb/s - 45 80 | 1.485 Gbit/s - 45 80 | 270 Mbit/s - 45 80
Wavelengths [ 18 according to ITU-T G694.2 ] λ -10nm λ λ +10nm
Optical Power -4dBm -1dBm +2dBm
Distance - 40km** -
Linear Extinction Ratio 5.0 8.0 -
Operating Temperature Range 5ºC - 40ºC
Power Supply Voltage 3.1 VDC 3.3 VDC 3.5VDC
Power Consumption - 260 mA 400 mA
Humidity (non condensing) - - 90%
λ=1270/1290/1310/1330/1350/1370/1390/1410/1430/1450/1470/1490/1510/1530/1550/1570/1590/1610nm
Pairing: [270-1290], [1310-1330], [1350-1370], [1390-1410], [1430-1450], [1470-1490], [1510/1530],
[1550-1570], [1590-1610]
Mechanical
Parameter
Size (not including connector - typ) 57mm x 13.4mm x 12.4mm
Weight 50g
SFP Connector pinning Proprietary
Fiber connections LC / Duplex - singlemode
